IGAP-820+系列是一款工业级IEEE802 .11ac/g/n无线AP，带2个千兆以太网口。支持多种工作模式：AP/Client模式，可以通过LAN口或WLAN口，在Web界面配置IGAP-820+系列。IGAP-820+提供两个以太网口，支持交换机功能，因此可以使用菊花链拓扑结构，从而节省交换机端口的使用。此外，IGAP-820+还提供1个IEEE802.3af PoE供电端口。因此，IGAP-820+系列是工业无线网络应用的理想解决方案。
| 无线 AP 型号 | IGAP-820+ |
|---|---|
| 物理端口 | |
|
10/100/1000 Base-T(X) 电口 RJ45 MDI/MDIX 自适应 |
2 |
| 5-pin 接线端子 |
2 个 (DI x 4 和DO x 4)： -干接点： On: short to GND, Off: open -湿接点 (DI to COM/GND)： On: 0 to 3VDC, Off: 10 to 30VDC |
| 天线接口 | 3 |
| PoE 端口 |
位于ETH2 完全符合IEEE 802.3af 电源设备规格 电流过载保护和短路保护 隔离电压: 至少1000VDC 隔离电阻: 至少108 ohms |
| WLAN | |
| 工作模式 | AP/Client |
| 天线连接器 | 反向SMA 天线连接器 |
| 调制 |
IEEE 802.11a: OFDM IEEE 802.11b: CCK, DQPSK, DBPSK IEEE 802.11g: OFDM IEEE 802.11n: BPSK, QPSK, 16-QAM, 64-QAM IEEE 802.11ac: BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM |
| 频带 |
America / FCC: 2.412~2.462 GHz (11 通道) 5.180~5.240 GHz & 5.745~5.825 GHz (9 通道) Europe CE / ETSI: 2.412~2.472 GHz (13 通道) 5.180~5.240 GHz (4 通道) |
| 传输速率 |
IEEE 802.11b: 1/2/5.5/11 Mbps IEEE 802.11a/g: 6/9/12/18/24/36/48/54 Mbps E 802.11n: UP to 450 Mbps IEEE 802.11ac: up to 1.3Gbps |
| 传输功率 |
IEEE 802.11a: 15dBm ± 2dBm@54Mbps IEEE 802.11b: 18dBm ± 2dBm@11Mbps IEEE 802.11g: 15dBm ± 2dBm@54Mbps IEEE 802.11gn HT20: 13dBm ± 2dBm @MCS7 IEEE 802.11gn HT40: 13dBm ± 2dBm @MCS7 IEEE 802.11an HT20: 13dBm ± 2dBm @MCS7 IEEE 802.11an HT40: 12dBm ± 2dBm @MCS7 IEEE 802.11ac VHT80: 10dBm ± 2dBm @MCS9 |
| 接收灵敏度 |
IEEE 802.11a : -65dBm ± 2dBm@54Mbps IEEE 802.11b : -76dBm ± 2dBm@11Mbps IEEE 802.11g : -65dBm ± 2dBm@54Mbps IEEE 802.11gn HT20:-64dBm ± 2dBm@MCS7 IEEE 802.11gn HT40:-61dBm ± 2dBm@MCS7 IEEE 802.11an HT20:-64dBm ± 2dBm@MCS7 IEEE 802.11an HT40:-61dBm ± 2dBm@MCS7 IEEE 802.11ac VHT80:-51dBm ± 2dBm@MCS9 |
| 加密 |
WEP：支持64 位，128 位密钥 WPA /WPA2 PSK：TKIP 和AES 加密 (IEEE802.11i) 支持802.1x 认证 |
| 无线 | 禁用/启用SSID 广播 |
| 网络协议 | |
| 协议 | ARP,BOOTP, DHCP, DNS, HTTP, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, STP, RSTP |
| LED 指示灯 | |
| 电源指示灯 |
LED 指示灯 x 3，PWR1(2) (PoE) / Ready： 红色：电源开启，启动中 绿色：电源开启，运行正常 |
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
LED 指示灯 x 2， 绿色：Link/Act.，端口速率1000Mbps 橙色：Link/Act.，端口速率100Mbps |
| WLAN 端口指示灯 |
绿色：射频打开；绿色闪烁：数据传输 绿色：WLAN 信号强度，1<25%, 2<50%, 3<75%, 4<100% |
| 故障指示灯 |
LED 指示灯 x 1， 红色：网络中断或电源中断 |
| 故障输出 | |
| 继电器 | 继电器故障输出1A@24VDC |
| 电源 | |
| 电源输入 | 12~48VDC 冗余电源 6-pin 接线端子 |
| 电源功耗 | 8.5W |
| 过载保护 | 有 |
| 反向保护 | 有 (接线端子) |
| 机械特性 | |
| 防护等级 | IP-30 |

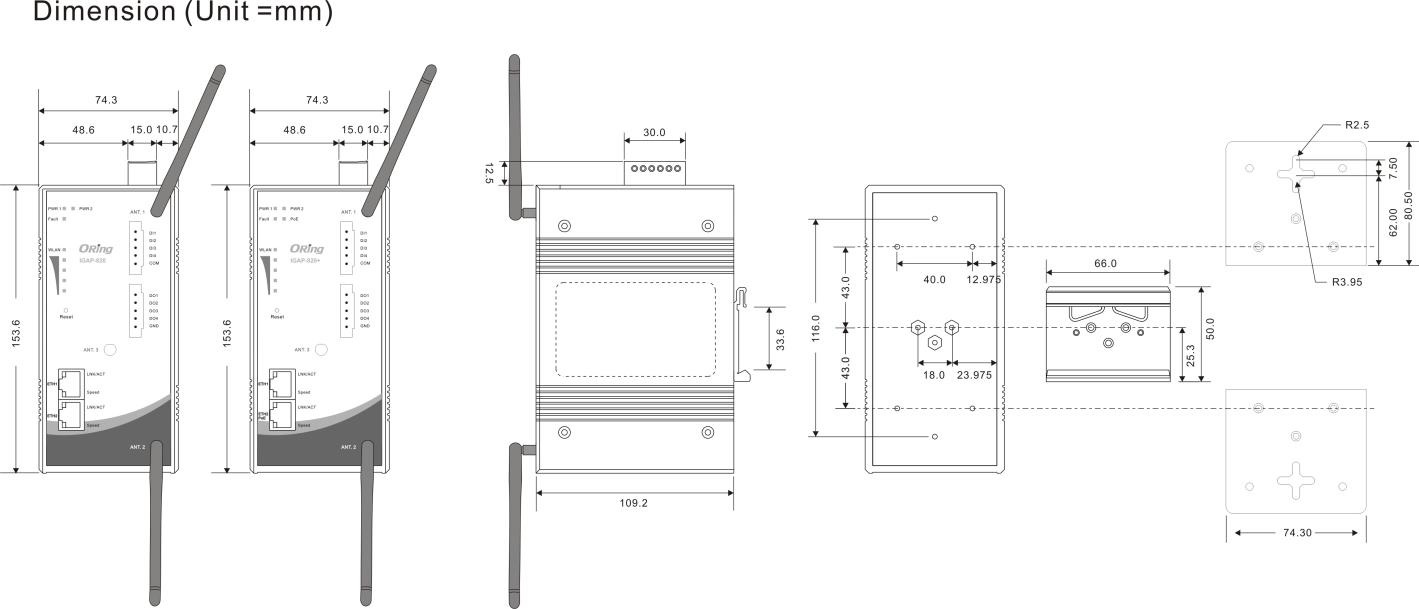

| 尺寸(宽 x 深 x 高) | 74.3 (宽) x 109.2 (深) x 153.6 (高) mm |
| 重量 (g) | 1155 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -25 ~ 70℃ (-13 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMI | FCC Part 15, CISPR (EN55022) class A |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-32 |
| 震动 | IEC60068-2-6 |
| 质保 | |
| 质保 | 5年 |
| 型号名称 | 描述 | |
|---|---|---|
| IGAP-820+_US | 工业级IEEE 802.11 ac/g/n 无线AP，2 个10/100/1000Base-T(X)网口，1 个PoE 端口，US 频带 | |
| IGAP-820+_EU | 工业级IEEE 802.11 ac/g/n 无线AP，2 个10/100/1000Base-T(X)网口，1 个PoE 端口，EU频带 | |
