IGAP-610H+系列是一款工业级室内型IEEE 802 .11a/b/g/n无线AP，带1个千兆PoE端口。支持多种工作模式：AP/Client/Repeater模式，可通过LAN口或WLAN端口，利用Web界面配置IGAP-610H+。此外，IGAP-610H+提供27dBm的高功率输出和高达180Mbps的高数据吞吐量，以满足长距离的无线连接。因此，IGAP-610H+系列是工业无线网络应用的理想解决方案。
| 无线AP 型号 | IGAP-610H+ |
|---|---|
| 物理端口 | |
|
10/100/1000Base-T(X) 电口，RJ45，MDI/MDIX 自适应 |
1 (支持PoE) |
| 天线连接头 | 2 |
| WLAN | |
| 工作模式 | AP/Bridge/Repeater |
| 天线连接器 | 反向SMA Female |
| 调制 |
IEEE802.11a: OFDM IEEE802.11b: CCK/DQPSK/DBPSK IEEE802.11g: OFDM IEEE802.11n: BPSK, QPSK, 16-QAM, 64-QAM |
| 频带 |
America/FCC: 2.412~2.462 GHz (11 channels) 5.180~5.240 GHz & 5.745~5.825 GHz ( 9 channels ) Europe CE/ETSI: 2.412~2.472 GHz (13 channels) 5.180~5.240 GHz ( 4 channels ) |
| 传输速率 |
802.11b: 11, 5.5, 2, 1 Mbps; 802.11a/g: 54, 48, 36, 24, 18, 12, 9, 6 Mbps 802.11n: up to 300Mbps |
| 传输功率 |
802.11a: 24dBm ± 1.5dBm@6Mbps, 802.11a: 12dBm ± 1.5dBm@54Mbps 802.11b: 23dBm ± 1.5dBm@1Mbps, 802.11b: 17dBm ± 1.5dBm@11Mbps 802.11g: 16dBm ± 1.5dBm@54Mbps 802.11gn HT20: 15dBm ± 1.5dBm @MCS7, 802.11gn HT40: 14dBm ± 1.5dBm @MCS7 802.11an HT20: 12dBm ± 1.5dBm @MCS7, 802.11an HT40: 11dBm ± 1.5dBm @MCS7 |
| 接收灵敏度 |
802.11a : -92dBm ± 2dBm@6Mbps, 802.11a : -76dBm ± 2dBm@54Mbps 802.11b : -98dBm ± 2dBm@1Mbps, 802.11b : -85dBm ± 2dBm@11Mbps 802.11g : -76dBm ± 2dBm@54Mbps 802.11gn HT20:-75dBm ± 2dBm@MCS7, 802.11gn HT40:-72dBm ± 2dBm@MCS7 802.11an HT20:-74dBm ± 2dBm@MCS7, 802.11an HT40:-71dBm ± 2dBm@MCS7 |
|
|
|
| 无线网络 | 禁用 SSID 广播 |
| 协议 | |
| 协议 | ARP, BOOTP, DHCP, DNS, HTTPs, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, STP (IEEE 802.1D) |
| LED 指示灯 | |
| 电源指示灯 |
LED 指示灯x 3：P1/P2/PoE 绿色：电源（PoE）开启, 运行正常 |
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
LED 指示灯x 2， 绿色：Link/Act. 速率：绿色-1000Mbps；橙色-100Mbps；关闭-10Mbps |
| WLAN 端口指示灯 |
LED 指示灯x 3，表示信号强度：75%，50%和25% 绿色 x 1： WLAN Link /Act. |
| 故障指示灯 |
LED 指示灯x 1， 绿色：网络中断或电源中断 |
| 电源 | |
| 电源输入 | 冗余 12 ~ 48VDC 电源输入，4-pin 接线端子 |
| 电源功耗 | 7W |
| 过载保护 | 有 |
| 反向保护 | 有（接线端子） |
| 机械特性 | |
| 防护等级 | IP-30 |

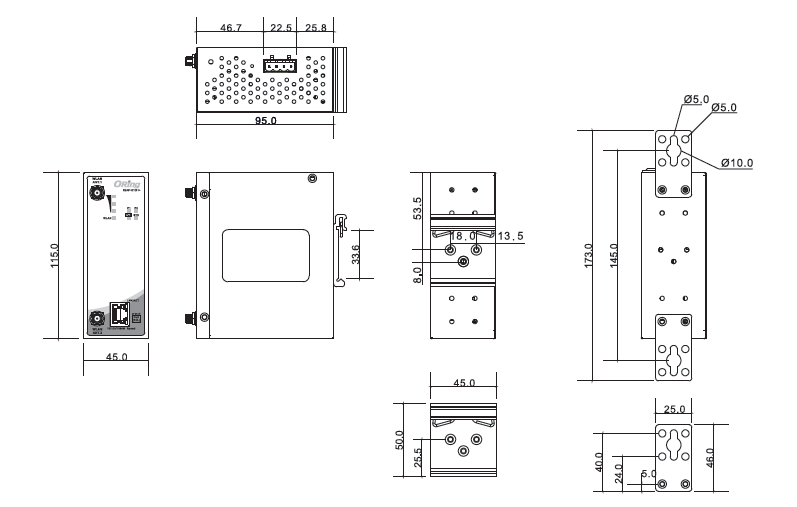

| 尺寸(宽 x 深 x 高) | 45 (宽) x 95 (深) x 115 (高) mm |
| 重量 (g) | 375 g |
| 工作环境 | |
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) |
| 工作温度 | -10 ~ 70℃ (14 ~ 158℉) |
| 工作湿度 | 5% ~ 95% 非凝露 |
| 认证标准 | |
| EMC | CE EMC (EN 55024, EN 55032), FCC Part 15B |
| EMI | EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15B class A |
| EMS |
EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT), EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11 |
| 冲击 | IEC60068-2-27 |
| 跌落 | IEC60068-2-31 |
| 震动 | IEC60068-2-6 |
| 安全 | EN60950-1 |
| 质保 | |
| MTBF | 211,477 小时 |
| 质保 | 5年 |
| 型号名称 | 描述 |
|---|---|
| IGAP-610H+_US | 工业级室内型IEEE 802.11 a/b/g/n 无线AP，1 个10/100/1000Base-T(X)网口，支持PoE，US 频带 |
| IGAP-610H+_EU | 工业级室内型IEEE 802.11 a/b/g/n 无线AP，1 个10/100/1000Base-T(X)网口，支持PoE，EU 频带 |
