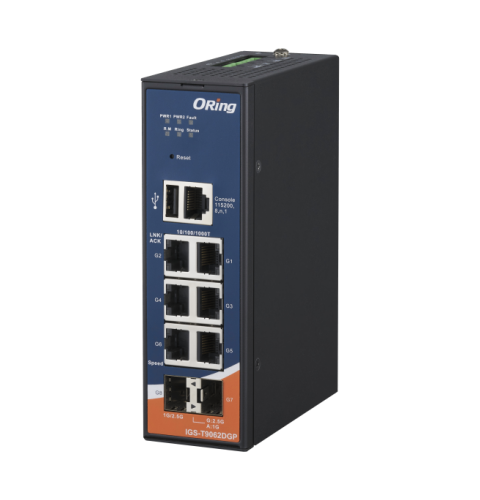

ORing的TSN系列管理型千兆以太网交换机专为严苛的工业应用而设计，包括制造业、交通运输、医疗系统及智慧城市基础设施领域。 IGS -T9062DGP是一款二层管理型以太网交换机，配备6个10/100/1000Base-T(X)RJ45电口及2个1G/2.5GBase-X 光口 SFP 插槽，可提供高效网络连接。支持多种网络冗余协议，O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain、MRP、ERPS和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。
完全符合IEEE TSN标准，包括802.1AS时间同步、802.1Qbv时间感知整形器、802.1Qbu帧抢占和802.3br增强功能，为工业控制和工厂自动化提供微秒级确定性、超低延迟、低抖动和无缝实时数据传输。支持QoS、VLAN、IGMP Snooping、ACL安全、SNMPv1/v2c/v3、RMON和Modbus TCP、CC-Link IE TSN等二层功能。支持Open Vision平台、Web、Telnet和CLI配置方式，以简化集中部署和监控。采用坚固的DIN导轨设计可承受冲击/振动（IEC 60068）和宽温度操作（-40°C至75°C），具有出色的电磁兼容性。使得IGS-T9062DGP成为工业级管理以太网交换的理想选择。

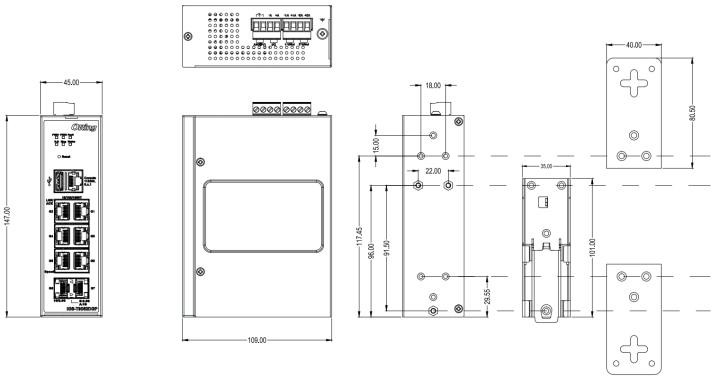

单位：mm
规格
|
端口及标准 |
|
||
|
10/100/1000Base-T(X)，RJ45 电口 |
6 |
|
|
|
1000/2500 Base SFP 插槽 |
2 |
|
|
|
以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T IEEE 802.3ae 1000Base-X IEEE 802.3bz 2.5GBase-SR/LR IEEE 802.3x Flow control IEEE 802.3ad LACP （链路聚合控制协议） IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN Tagging IEEE 802.1w RSTP: 2004 (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1x Authentication IEEE 802.1AB LLDP (链路层发现协议) |
|
|
|
交换机特性 |
|
||
|
处理类型 |
存储转发 |
|
|
|
交换机背板带宽 |
22Gbps |
|
|
|
MAC 地址表大小 |
8K |
|
|
|
数据包缓冲区大小 |
160K 字节 |
|
|
|
优先等级队列 |
8 |
|
|
|
巨帧 |
10K 字节 |
|
|
|
交换延迟时间 |
7 μs |
|
|
|
VLAN 数量 |
4096 |
|
|
|
VLAN ID 范围 |
VID 1 ~ 4095 |
|
|
|
IGMP 组数 |
每个 VLAN 为 128 |
|
|
|
以太网技术 |
|
||
|
工业协议 |
Modbus TCP、CC-Link IE TSN |
|
|
|
冗余协议 |
O-Ring O-Chain MSTP（兼容 RSTP /STP） IEC 62439 - 2 MRP v2.0 ITU - T G.8032 ERPS v1 / v2 链路聚合（LACP）——快速恢复技术 |
|
|
|
管理 |
定位功能 多用户权限 Web界面、HTTPS、SSH、Telnet、Open-Vision（Windows网管软件） TFTP Ipv4/Ipv6 IEEE 802.1AB LLDP，ANSI / TIA-1057 LLDP-MED SNMP v1 / v2c / v3 以及 MIB、 RMON 、 INTP UPnP通用即插即用 DHCP客户端/服务器/中继/Option 82 |
|
|
|
系统管理 |
多用户权限 |
|
|
|
VLAN |
基于端口的VLAN、标签VLAN、Q-in-Q VLAN、GARP、 GVRP 、访客VLAN、私有VLAN |
|
|
|
服务质量（QoS） |
TOS/Diffserv、COS、基于应用的QoS、端口风暴控制、IGMP v2 / v3 Snooping、静态组播、 MLD Snooping |
|
|
|
IGMP |
IGMP Snooping v2/v3 |
|
|
|
安全特性 |
设备绑定、DOS/ DDOS 自动防护、访问管理、IP源保护、ACL、 TACACS +、Radius客户端、IEEE 802.1X、基于MAC的认证、端口安全限制 |
|
|
|
时间管理 |
NTP客户端/服务器 IEEE 1588v2时钟同步 |
|
|
|
SNMP |
SNMP v1/v2c/v3，SNMP trap |
|
|
|
端口监控 |
流量控制、 SFP DDM、电缆诊断 |
|
|
|
TSN |
时间同步 IEEE 802.1AS-2011 延迟 IEEE 802.1Qbv 延迟 IEEE 802.1Qbu / IEEE 802.3br 可靠性 IEEE 802.1Qci（TBD） 可靠性 IEEE 802.1CB（TBD） |
|
|
|
节能 |
IEEE 802.3az |
|
|
|
其他接口 |
|
||
|
Console控制口 |
RS-232 RJ45接口,115200bps ,8,N,1 |
|
|
|
继电器 |
继电器故障输出报警 1A@24VDC |
|
|
|
重置按钮 |
小于 5 秒：系统重启；大于 5 秒：恢复出厂默认设置 |
|
|
|
LED指示灯 |
|
||
|
电源指示灯（PWR1/PWR2） |
绿色： 电源指示灯 X 2 |
|
|
|
Ring Master指示灯（R.M.） |
绿色：交换机运行于Ring Master模式 |
|
|
|
O-Ring 指示灯 |
绿色：交换机运行于O-Ring模式 绿色闪烁：Ring故障 |
|
|
|
Fault故障指示灯 |
橙色：触发异常事件 |
|
|
|
状态指示器（状态） |
绿色LED： 系统运行时缓慢闪烁 USB读写时快速闪烁 |
|
|
|
10/100/1000Base-T(X)RJ-45端口指示灯 |
上指示灯绿色：端口Link/Act. 下指示灯双色LED表示端口速率：绿色1000Mbps，橙色100Mbps，熄灭10Mbps |
|
|
|
1G/2.5G Base-X SFP 插槽 |
绿色：2.5G速度指示灯，亮 linkup，熄灭 断线，闪烁 数据转发。 琥橙色：1G速度指示灯，亮 linkup，熄灭 断线，闪烁 数据转发。 |
|
|
|
电源参数 |
|
||
|
输入电压 |
12–48 VDC/1-0.3A 冗余电源输入 |
|
|
|
电源连接 |
4-pin接线端子 |
|
|
|
电源功耗 |
< 15W |
|
|
|
过载电流保护 |
有 |
|
|
|
反向极性保护 |
有 |
|
|
|
物理属性 |
|
||
|
防护等级 |
IP 40 |
|
|
|
外壳材质 |
金属 |
|
|
|
安装方式 |
导轨/壁挂安装 |
|
|
|
尺寸 |
45(宽)×109(深)×147（高）mm |
|
|
|
重量 |
733 g (NW) / 1106 g (GW) |
|
|
|
产品认证 |
|
||
|
EMC |
CE EMC (EN 55035, EN 55032), EN 61000-6-2&4, FCC Part 15B |
|
|
|
EMI |
CISPR32, FCC Part 15B class A |
|
|
|
EMS |
IEC/EN 61000-4-2 ESD IEC/EN 61000-4-3 RS IEC/EN 61000-4-4 EFT IEC/EN 61000-4-5 Surge IEC/EN 61000-4-6 CS IEC/EN 61000-4-8 PFMF |
|
|
|
冲击 |
IEC 60068-2-27 |
|
|
|
跌落 |
IEC 60068-2-31 |
|
|
|
振动 |
IEC 60068-2-6 |
|
|
|
安全 |
IEC/EN 62368-1 |
|
|
|
工作环境 |
|
||
|
工作温度 |
-40 ~ 75℃ |
|
|
|
储存温度 |
-40 ~ 85℃（-40 ~ 185℉） |
|
|
|
工作湿度 |
5% ~ 95%（非冷凝） |
|
|
|
MTBF与质保 |
|||
|
MTBF时间 |
6494222小时 （Telcordia SR332 Issue 4） |
||
|
质保时间 |
5年 |
||
|
IGS-T9062DGP |
工业级8口二层TSN管理型千兆以太网交换机，支持6×10/100/1000Base-T(X)及2个1G/2.5G Base-X SFP 插槽 |
|
设备 |
1 x IGS-T9062DGP |
|
其他 |
1 x 快速安装指南 1套导轨安装套件 1套壁挂安装套件 1根console配置线 |
