RGPS-R9244GP+-P 资料下载
3 层路由,RIP 和VRRP
支持O-Ring(单一环网顶多250 台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
O-Chain 附加冗余环网,兼容不同品牌、不同网络拓扑结构
24 个PoE 端口,支持IEEE 802.3at 标准,每个端口提供上限30W 输出
PoE 开启/关闭时程配置
PoE 启动检测和自动重启功能
支持IPv6 协议
支持Modbus TCP 协议
IEEE 802.3az 有效节能以太网技术
提供HTTPS/SSH 可靠加密
支持SMTP 客户端
基于应用的QoS 管理
基于端口的设备绑定可靠功能
DoS/DDoS 攻击自动防御
IGMP v2/v3 (IGMP snooping)组播管理
SNMP v1/v2/v3 & RMON & 802.1Q VLAN 网络管理
ACL 和802.1X 用户可靠认证
9.6K 字节巨帧
SFP 插槽支持DDM 功能
多种告警机制
通过Web、Telnet、Console(CLI)、Open-Vision 多种方式配置
支持LLDP 协议
19 英寸机架式安装
  • 简介

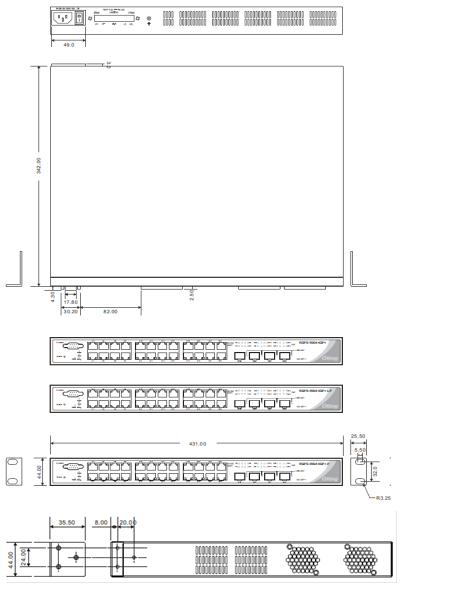

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

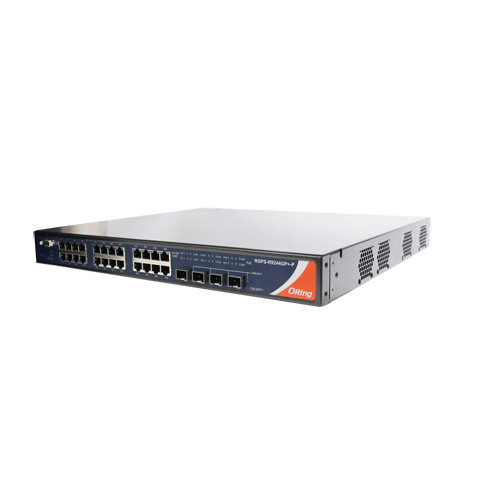

RGPS-R9244GP+-P是一款三层网管型全千兆PoE以太网交换机,含24个10/100/1000Base-T(X)电口 PoE(P.S.E)和4个1G/10GBase-X光口,SFP+插槽;符合IEEE802.3at PoE标准,每个端口提供上限30W输出。支持多种网络冗余协议,O-Ring(自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~60℃宽温,保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,RGPS-R9244GP+-P系列交换机是构建以太网的理想选择。

交换机型号 RGPS-R92244GP+-P RGPS-R9244GP+-LP RGPS-R9244GP+
物理端口
10/100/1000 Base-T(X)电口PoE
(P.S.E) RJ45 MDI/MDIX 自适应
24
1G/10GBase-X SFP+插槽 4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE 802.3ab 1000Base-T
IEEE 802.z 1000Base-X
IEEE 802.3ae 10 Gigabit
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 认证
IEEE 802.1AB LLDP (链路层发现协议)
IEEE 802.3at PoE 标准
MAC 地址表大小 32K
端口缓存 32M
闪存 128M
DRAM 1G
优先级队列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:128Gbps
上限VLAN 数量:4095
VLAN ID:VID1 ~ 4094
IGMP 组播组:128 每个VLAN
端口速率:用户自定义
巨帧 9.6K 字节
特性 基于端口的设备绑定功能
开启/关闭端口,基于MAC 地址的端口
基于端口的访问控制(802.1X)
基于MAC 地址认证
通过VLAN(802.1Q)网络隔离
SNMPv3 加密认证
HTTPS/SSH 增强网络管理
Web 和CLI 授权认证
IP source guard
软件特性 IEEE 802.1D Bridge,自动MAC 地址学习和静态MAC 地址
*Multiple Registration Protocol (MRP)
STP/RSTP/MSTP(IEEE 802.1D/w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态
DHCP 客户端/服务器/中继
SMTP 客户端
Modbus TCP
SMTP 客户端
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
RS-232 串口控制端口 RS-232,DB9,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源
PoE 指示灯 绿色:PoE 指示灯 x 24
Ring Master 指示灯 (R.M.) 绿色:指示系统运行于O-Ring Master 模式
O-Ring 指示灯 (Ring) 绿色:指示系统运行于O-Ring 模式;
闪烁:Ring 故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X) RJ45 PoE
端口指示灯
双色LED:
绿色(1000Mbps 端口 Link/Act),橙色(10/100Mbps 端口Link/Act)
1G/10GBase-X,SFP+端口指示灯 绿色:端口Link/Act
故障报警
继电器
电源
电源输入 100 ~ 240VAC,带电源线 100 ~ 240VAC,带电源线 50 ~ 57VDC,带接线端子
电源供电 1000W 390W 电源不包括在内
电源功耗 75W(电源不包括在内) 49W 40W
PoE 输出 720W(-20 ~ 50℃)
320W(50 ~ 60℃)
300W(-20 ~ 50℃)
240W(50 ~ 60℃)
720W
过载保护
反向保护
机械特性
安装方式 19 英寸机架式
尺寸(宽 x 深 x 高) 431 (宽) x 342 (深) x 44(高) mm
重量 (g) 6270 g 5580 g 4445 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -20 ~ 60℃ (-4 ~ 140℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMC CE EMC (EN 55024, EN 55032), FCC Part 15 B
EMI EN 55032, CISPR32, EN 61000-3-2, EN 61000-3-3, FCC Part 15 B class A
EMS EN 55024 (IEC/EN 61000-4-2 (ESD),
IEC/EN 61000-4-3 (RS),IEC/EN 61000-4-4 (EFT),
IEC/EN 61000-4-5 (Surge), IEC/EN 61000-4-6 (CS),
IEC/EN 61000-4-8(PFMF), IEC/EN 61000-4-11 (DIP)
冲击 IEC60068-2-27
跌落 IEC60068-2-31
震动 IEC60068-2-6
质保
MTBF 249,143 小时 214,432 小时 296,701 小时
质保 5年

* MRP功能按需提供。

型号名称 描述
RGPS-R9244GP+-P_US 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,1000W电源供电,US电源接口
RGPS-R9244GP+-P_EU 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,1000W电源供电,EU电源接口
RGPS-R9244GP+-P_JP 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,1000W电源供电,JP电源接口
RGPS-R9244GP+-P_UK 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,1000W电源供电,UK电源接口
RGPS-R9244GP+-P_AU 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,1000W电源供电,AU电源接口
RGPS-R9244GP+-LP_US 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,450W电源供电,US电源接口
RGPS-R9244GP+-LP_EU 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,450W电源供电,EU电源接口
RGPS-R9244GP+-LP_JP 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,450W电源供电,JP电源接口
RGPS-R9244GP+-LP_UK 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,450W电源供电,UK电源接口
RGPS-R9244GP+-LP_AU 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽,450W电源供电,AU电源接口
RGPS-R9244GP+ 工业级3层28口机架式网管型千兆PoE以太网交换机,含24个10/100/1000Base-T(X)P.S.E.和
4个1G/10GBase-X,SFP+插槽
  • RGPS-R9244GP+系列
  • 机架式安装套件
  • 电源线
  • Console 线缆
  • ORing 安装光盘
  • 快速安装手册
