IMC-V111ET-TB是一款具有成本效益的以太网距离延长解决方案，使用24AWG电缆可延长上限1,400米。IMC-V111ET-TB提供1个100Mbps RJ45以太网端口，1个接线端子端口通过VDSL2实现对称/不对称以太网传输。IMC-V111ET-TB支持2线传输，支持-40~75℃宽温，更适用于恶劣的工业环境。
| 以太网延长器型号 | IMC-V111ET-TB | ||
|---|---|---|---|
| 物理端口 | |||
|
100Base-TX 端口，RJ45 自动MDI/MDIX |
1 | ||
|
100Mbps 以太网延长端口， 接线端子 |
1 (支持2 线) | ||
| 技术 | |||
| 以太网标准 | IEEE 802.3u 100Base-TX, VDSL ITU-T G.993.1, VDSL2 ITU-T G.993.2 | ||
| 处理方式 | 存储转发 | ||
| 性能 | |||
| VDSL 速率 | 下行 | 上行 | |
| 200m | 100Mbps | 100Mbps | |
| 400m | 100Mbps | 53Mbps | |
| 600m | 64Mbps | 32Mbps | |
| 800m | 47Mbps | 11Mbps | |
| 1000m | 34Mbps | 6Mbps | |
| 1200m | 27Mbps | 2Mbps | |
| 1400m | 10Mbps | 0.5Mbps | |
| LED 指示灯 | |||
| 电源指示灯 | 绿色：电源 LED x 2 | ||
| CO/CPE 模式指示灯 | 绿色：CPE 模式 | ||
|
100Base-T(X) RJ45 端口指示灯 |
绿色：Link/Act. | ||
| 以太网延长端口指示灯 | 绿色：端口Link/Act. | ||
| DIP 拨码开关 | |||
| DIP 拨码开关设置 |
DIP 拨码开关1： 选择CPE/CO (Slave/Master)模式 |
(ON) CPE 模式 | (Off) CO 模式 |
|
DIP 拨码开关2： 选择快速/交错模式 |
(ON) 快速模式 | (Off) 交错模式 | |
|
DIP 拨码开关3： 选择对称/不对称模式 |
(ON) 不对称模式 | (Off) 对称模式 | |
|
DIP 拨码开关4： 选择SNR 模式 |
(ON) 6db 模式 | (Off) 9db 模式 | |
| 电源 | |||
| 电源输入 | 12~48 VDC，冗余电源输入 | ||
| 电源功耗 | 4.75W | ||
| 过载保护 | 有 | ||
| 机械特性 | |||
| 防护等级 | IP-30 | ||

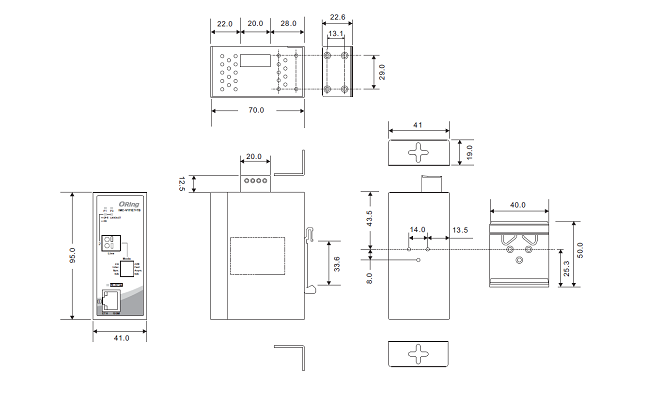

| 尺寸(宽 x 深 x 高) | 41 (W) x 70 (D) x 95.5 (H)mm | ||
| 重量 (g) | 272g | ||
| 工作环境 | |||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | ||
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) | ||
| 工作湿度 | 5% ~ 95% 非凝露 | ||
| 认证标准 | |||
| EMI | FCC Part 15, CISPR (EN55022) class A | ||
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
||
| 冲击 | IEC60068-2-27 | ||
| 跌落 | IEC60068-2-32 | ||
| 震动 | IEC60068-2-6 | ||
| 质保 | |||
| 质保 | 5年 | ||
| 型号名称 | 描述 |
|---|---|
| IMC-V111ET-TB | 工业级1 口VDSL 以太网延长器，1 个100Base-TX 转1 个Ethernet 延长端口，接线端子 |
