IMC-B111ETB-RJ45 资料下载
延长以太网通讯距离,可达300m @ UTP线,或200m @ 24AWG非UTP线
支持2/4/8线自动侦测传输
DIP拨码开关,手动/人工设定Master/Slave模式
master/slave模式交换机的自动协商
以太网口支持全双工/半双工
以太网端口提供自动MDI/MDI-X切换功能
冗余12~48VDC电源输入,接线端子
IP30防护等级
导轨式或壁挂式安装
  • 简介

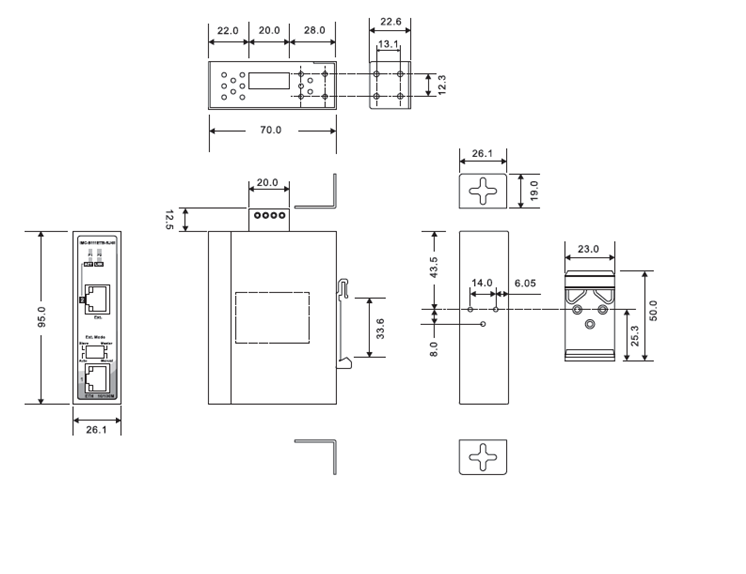

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IMC-B111ETB-RJ45是一款具有成本效益的以太网距离延长解决方案,使用UTP电缆上限可延长300米,使用24AWG电缆至多可延长200米。IMC-B111ETB-RJ45支持2/4/8线自动侦测传输,支持-40~75℃宽温,更适用于恶劣的工业环境。

距离延长器型号 IMC-B111ETB-RJ45
物理端口
100Base-TX端口,RJ45
自动MDI/MDIX
1
100Mbps以太网延长端口,
RJ45
1 (支持2/4/8线自动侦测)
技术
以太网标准 IEEE 802.3u 100Base-TX/100Base-FX
处理方式 存储转发
LED 指示灯
电源指示灯 绿色:电源 LED x 2
100Base-T(X) RJ45
端口指示灯
绿色:连接
橙色:工作
以太网延长端口指示灯 绿色:连接
橙色:工作
故障指示灯 橙色:未知故障
DIP拨码开关
DIP拨码开关设置 DIP拨码开关1:设定master/slave模式
(ON:Master模式,OFF:slave模式)
DIP拨码开关2:设定Auto/Manual模式
(ON:手动模式,以太网延长器需要手动设置master模式或slave模式,请参考DIP拨码开关1的设置;
OFF:自动模式,以太网延长器可以自动设置master模式或slave模式,请参考DIP拨码开关1的设置)
电源
电源输入 12~48 VDC,冗余电源输入
电源功耗 2W
过载保护
机械特性
防护等级 IP-30
尺寸(宽 x 深 x 高) 26.1 (宽) x 70 (深) x 95 (高) mm
重量 (g) 242g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2 (ESD), EN61000-4-3 (RS), EN61000-4-4 (EFT),
EN61000-4-5 (Surge), EN61000-4-6 (CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
质保 5年
型号名称 描述
IMC-B111ETB-RJ45 工业级1口以太网延长器,1个100Base-TX转1个Ethernet延长端口,RJ45接口
  • IMC-B111ETB-RJ45
  • 导轨安装套件
  • 壁挂安装套件
  • 快速安装手册
