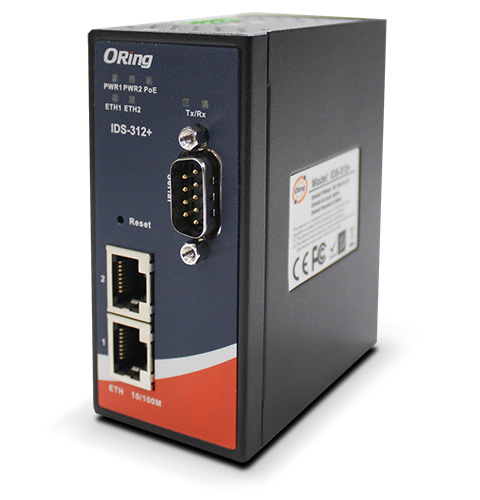

IDS-312是一款创新的串口联网服务器，提供1个RS-232/422/485串口转2个以太网口，支持多种工作模式：Virtual Com、Serial Tunnel、TCP Server、TCP Client和UDP。另外，Windows网管软件DS-Tool能一次性配置多台串口联网服务器和设置Virtual Com映射。IDS-312可同时发送数据到5台冗余主机上, 避免以太网中断或主机电脑故障。另外，IDS-312支持HTTPS、SSH和SSL加密，保证关键数据传输。
IDS-312支持12~48VDC冗余电源输入，确保不间断工作。不仅如此，IDS-312还提供PoE PD功能，符合IEEE 802.3af标准，并提供1kV隔离保护。支持-40~70℃宽温，IP30防护等级，可以在恶劣环境下工作。因此，IDS-312是串口设备联网应用的理想解决方案。
| 串口联网服务器型号 | IDS-312 | IDS-312+ |
|---|---|---|
| 物理端口 | ||
|
10/100Base-T(X)电口， MDI/MDI-X 自适用 |
2 | |
| PoE PD 端口 | -- |
PoE P.D.位于ETH1 完全符合IEEE 802.3af 电源设备规格 电流过载保护和短路保护 隔离电压: 至少1000VDC 隔离电阻: 至少108 ohms |
| 串口 | ||
| 连接器 | DB9 x 1 | |
| 工作模式 | RS-232/422/485 | |
| 串口波特率 | 110 bps ~ 460.8 Kbps | |
| 数据位 | 7, 8 | |
| 校验位 | odd, even, none, mark, space | |
| 停止位 | 1, 1.5, 2 | |
| RS-232 | TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND | |
| RS-422 | Tx+, Tx-, Rx+, Rx-, GND | |
| RS-485（2 线） | Data+, Data-, GND | |
| RS-485（4 线） | Tx+, Tx-, Rx+, Rx-, GND | |
| 流控 | XON/XOFF, RTS/CTS, DTR/DSR | |
| 网络特性 | ||
| 协议 | ICMP, IP, TCP, UDP, DHCP, BOOTP, SSH, DNS, SNMP V1/V2c, HTTPS, SMTP | |
| LED 指示灯 | ||
| 电源指示灯 |
LED 指示灯 x 3，PWR 1(2)(PoE) / Ready： 绿灯亮：电源开启 |
|
|
10/100Base-T(X) RJ45 端口指示灯 |
绿色：端口速率100Mbps. | |
| Serial TX/RX 指示灯 |
红色：串口正在接收数据 绿色：串口正在传送数据 |
|
| 电源 | ||
| 电源输入 | 12~48VDC 双电源冗余输入，采用6 针接线端子 |
12~48VDC 双电源冗余输入，采用6 针接线端子 IEEE 802.3af PoE PD (ETH1) |
| 电源功耗 | 3.36W | |
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

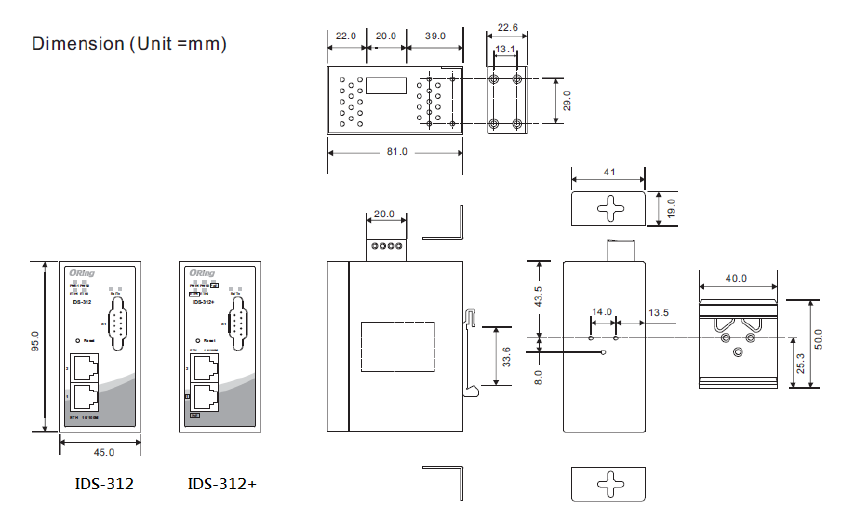

| 尺寸(宽 x 深 x 高) | 45 (W) x 81 (D) x 95 (H) mm | |
| 重量 (g) | 304 g | 313 g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 70℃ (-40 ~ 158℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A | |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| 质保 | 5年 | |
| 型号名称 | 描述 |
|---|---|
| IDS-312 | 工业级安全型1口串口设备联网服务器，1个RS-232/422/485 串口和2个10/100Base-T(X)网口 |
| IDS-312+ | 工业级安全型1口串口设备联网服务器，1个RS-232/422/485 串口和2个10/100Base-T(X)网口，1个PD 端口 |
