ISC-1112系列工业级接口转换器，支持RS-232和RS-422/485接口之间转换。ABS外壳设计，-10 ~ 70℃工作温度，RS-485控制器对用户完全透明且对半双工编写的软件不作任何修改。ISC-1112-I提供3kV光电隔离保护，保护主机免受电压尖峰的破坏。因此，ISC-1112系列是可靠的串口转换器，可确保在恶劣环境下运行。
| 接口转换器型号 | ISC-1112-I | ISC-1112 |
|---|---|---|
| 物理端口 | ||
| RS-232连接器 | DB9 (母) | |
| RS-422/485连接器 | 10针接线端子 | |
| RS-232信号 | TX, RX, GND | |
| RS-422/485信号 |
RS-422: TX+, TX-, RX+, RX- RS-485: Data+, Data- |
|
| 串口波特率 | 300 bps ~ 115.2Kbps | |
| 数据位 | 5, 6, 7, 8 | |
| 校验位 | odd, even, none, mark, space | |
| 停止位 | 1, 1.5, 2 | |
| 串口隔离保护 | 3kV | |
| 流控 | XON/XOFF, RS-485 自动硬件流控 | |
| LED 指示灯 | ||
| 电源指示灯 | 绿色：电源LED x 1 | |
| TxD指示灯 | 绿色LED x 1 | |
| RxD指示灯 | 红色LED x 1 | |
| 电源 | ||
| 电源输入 | +9~30VDC 电源输入，采用10 针接线端子 | |
| 电源功耗 | 2.2W | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

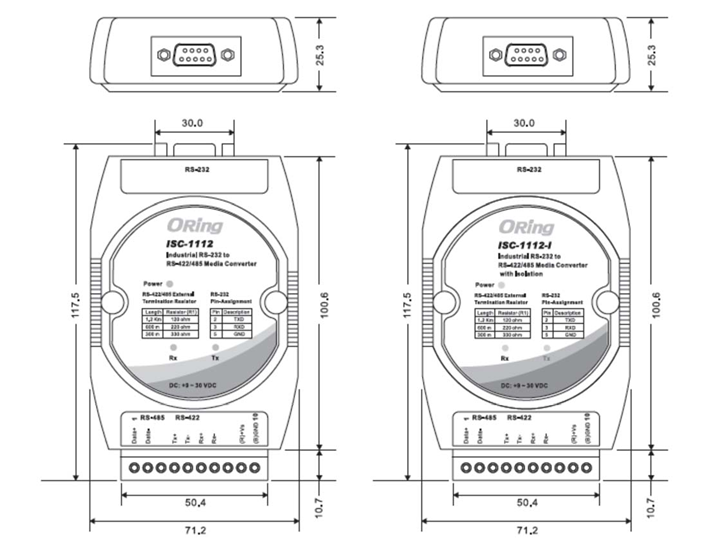

| 尺寸(宽 x 深 x 高) | 71.2 (宽) x 25.3 (深) x 100.6 (高) mm | |
| 重量 (g) | 130 g | 133 g |
| 工作环境 | ||
| 存储温度 | -25 ~ 85℃ (-13 ~ 185℉) | |
| 工作温度 | -10 ~ 70℃ (14 ~ 158℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI | FCC Part 15, CISPR (EN55022) class A | |
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| 质保 | 2年 | |
| 型号名称 | 描述 |
|---|---|
| ISC-1112 | 工业级串口转换器，1口RS-232转1口RS-422/485 |
| ISC-1112-I | 工业级串口转换器，1口RS-232转1口RS-422/485，3kV隔离保护 |
