TGAR-W1061+-4G-M12 资料下载
符合EN50155 标准
采用IEEE 802.11 a/b/g/n 协议,支持高达300Mbps 无线传输
1 个10/100/1000Base-T(X)网口,M12 接口,1 个SIM 卡插槽
4G LTE Modem 拨号上网
高可靠性能:支持WEP/WPA/WPA-PSK(TKIP, AES)/WPA2/WPA2-PSK(TKIP, AES)/802.1X 认证
HTTPS 可靠管理
各种联网方式:动态/静态IP路由,PPPoE,Modem/拨号
支持客户端操作模式
IP表,预防非授权的IP地址访问
支持VPN可靠网络:Open VPN , PPTP, IPSEC, VPN
NAT设定:Virtual Server,Port Trigger,DMZ,UPnP
通用模式,电子邮件事件报警
PoE端口提供1KV 隔离保护
无线连接状态监测
通过系统日志、Email、SNMP Trap 输出故障报警
IP67 防护等级
  • 简介

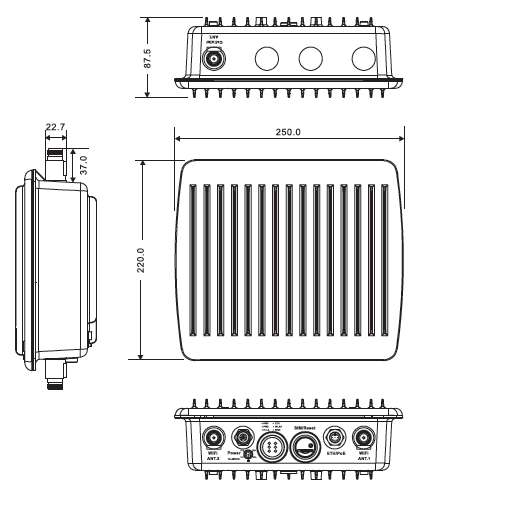

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

ORing Transporter™系列蜂窝网络VPN路由器专为轨道交通应用而设计。TGAR-W1061+-4G-M12系列是一款工业级4G蜂窝网络VPN路由器,支持IEEE 802.11 a/b/g/n,带1个10/100/1000Base-T(X) PoE端口。TGAR-W1061+-4G-M12系列提供802 .1X和MAC控制,可配置为3种工作模式:动态/静态IP路由,PPPoE,Modem/拨号。此外,TGAR-W1061+-4G-M12系列还提供1个IEEE802 .3af PoE供电端口。因此,TGAR-W1061+-4G-M12系列是车载网络应用的理想解决方案。

无线蜂窝路由器型号 TGAR-W1061+-4G-M12
物理端口
10/100/1000 Base-T(X) 电口 M12
MDI/MDIX 自适应
(8-pin A-coding)
1
PoE 端口 完全符合IEEE 802.3af 电源设备规格
电流过载保护和短路保护
隔离电压: 下限1000VDC
隔离电阻: 下限108 ohms
SIM 卡插槽 1
蜂窝网络
天线连接器 1个外接N-Type 母头天线连接器
蜂窝网络标准 GSM / GPRS/ EGPRS/ EDGE / WCDMA / HSDPA / HSUPA / HSPA+ / LTE
频带 America(US):
    LTE: 700/1700/2100/ MHz
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 800/850/1900/2100 MHz
    GSM/GPRS/EDGE: 850/900/1800/1900 MHz
Europe(EU):
    LTE: 800/900/1800/2100/2600 MHz
    UMTS/HSDPA/HSUPA/HSPA+/DC-HSPA+: 900/2100 MHz
    GSM/GPRS/EDGE: 900/1800/1900 MHz
WLAN
天线连接器 2个外接N-Type 母头天线连接器
调制 IEEE 802.11a: OFDM with BPSK, QPSK, 16QAM, 64QAM
IEEE 802.11b: CCK, DQPSK, DBPSK
IEEE 802.11g: OFDM with BPSK, QPSK, 16QAM, 64QAM
IEEE 802.11n: OFDM with BPSK, QPSK, 16QAM, 64QAM
频带 America / FCC:
    2.412~2.462 GHz (11 通道)
    5.180~5.240 GHz & 5.745~5.825 GHz (9 通道)
Europe CE / ETSI:
    2.412~2.472 GHz (13 通道)
    5.180~5.240 GHz (4 通道)
传输速率 IEEE 802.11b: 1/2/5.5/11 Mbps
IEEE 802.11a/g: 6/9/12/18/24/36/48/54 Mbps
IEEE 802.11n: UP to 300 Mbps
传输功率 IEEE 802.11a: 12dBm ± 1.5dBm@54Mbps
IEEE 802.11b: 17dBm ± 1.5dBm@11Mbps
IEEE 802.11g: 16dBm ± 1.5dBm@54Mbps
IEEE 802.11gn HT20: 15dBm ± 1.5dBm @MCS7
IEEE 802.11gn HT40: 14dBm ± 1.5dBm @MCS7
IEEE 802.11an HT20: 12dBm ± 1.5dBm @MCS7
IEEE 802.11an HT40: 11dBm ± 1.5dBm @MCS7
接收灵敏度 IEEE 802.11a : -76dBm ± 2dBm@54Mbps
IEEE 802.11b : -85dBm ± 2dBm@11Mbps
IEEE 802.11g : -76dBm ± 2dBm@54Mbps
IEEE 802.11gn HT20:-75dBm ± 2dBm@MCS7
IEEE 802.11gn HT40:-72dBm ± 2dBm@MCS7
IEEE 802.11an HT20:-74dBm ± 2dBm@MCS7
IEEE 802.11an HT40:-71dBm ± 2dBm@MCS7
加密 WEP:支持64 位,128 位密钥
WPA /WPA2:IEEE802.11i(WEP 和AES 加密)
WPA-PSK(支持256 位密钥共享)
TKIP 加密
支持802.1x 认证
无线 禁用SSID 广播
网络协议
协议 ARP,BOOTP, DHCP, DNS, HTTP, IP, ICMP, SNTP, TCP, UDP, RADIUS, SNMP, PPPoE
LED 指示灯
电源指示灯 LED 指示灯 x 3,P W1/PW2/PoE
绿色:电源开启
10/100/1000Base-T(X) M12
端口指示灯
LED 指示灯 x 1,
绿色:Link/Act.
WLAN 端口指示灯 LED 指示灯 x 1,
绿色:WLAN Link/Act
WWAN 端口指示灯 LED 指示灯x 1,
绿色:电源启动,功能正常
电源
电源输入 12~48VDC 冗余电源 M12 连接头
电源功耗 9.5W
过载保护
反向保护
机械特性
防护等级 IP-67
尺寸(宽 x 深 x 高) 310 (宽) x 310 (深) x 87 (高) mm
重量 (g) 3990 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -25 ~ 70℃ (-13 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2)
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27, EN61373
跌落 IEC60068-2-32
震动 IEC60068-2-6, EN61373
铁路 EN50155
冷却 EN60068-2-1
干热 EN60068-2-2
质保
质保 5年
型号名称 描述
TGAR-W1061+-4G-M12_US 工业级户外型4G 蜂窝网络VPN 路由器,EN50155,IP67,IEEE 802.11 a/b/g/n,1个10/100/1000Base-T(X) PoE 端口,
US 频带
TGAR-W1061+-4G-M12_EU 工业级户外型4G 蜂窝网络VPN 路由器,EN50155,IP67,IEEE 802.11 a/b/g/n,1个10/100/1000Base-T(X) PoE 端口,
EU频带
  • TGAR-W1061+-4G-M12
  • 4G 天线
  • 2.4GHz/5GHz天线
  • 快速安装手册
  • ORing安装光盘
