RGS-R9004GP+ME-HV 资料下载
  • 提供6 个模组插槽,易于扩展
  • 支持三层静态路由,RIP 和VRRP
  • 支持O-Ring(单一环网最多250 台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
  • O-Chain 附加冗余环网,兼容不同品牌、不同网络拓扑结构
  • 支持Modbus TCP 协议
  • VLAN 通知:支持特定IED 接收优先级标记的帧
  • 提供HTTPS/SSH 安全加密
  • 支持SMTP 客户端和NTP Server
  • 基于应用的QoS 管理,基于IP 带宽管理
  • DoS/DDoS 攻击自动防御
  • IGMP v2/v3 (IGMP snooping)组播管理
  • SNMP v1/v2/v3 & RMON & 802.1Q VLAN 网络管理
  • 端口镜像功能
  • ACL 和 802.1X 用户安全认证
  • 9.6K 字节巨帧
  • 多种事件报警机制
  • 支持DBU-01 备份配置工具
  • 通过Web、Telnet、Console(CLI)、Open-Vision 多种方式管理和配置
  • 支持LLDP 协议
  • 冗余电源输入,电源范围可选
  • 19 英寸机架式安装
  • 简介

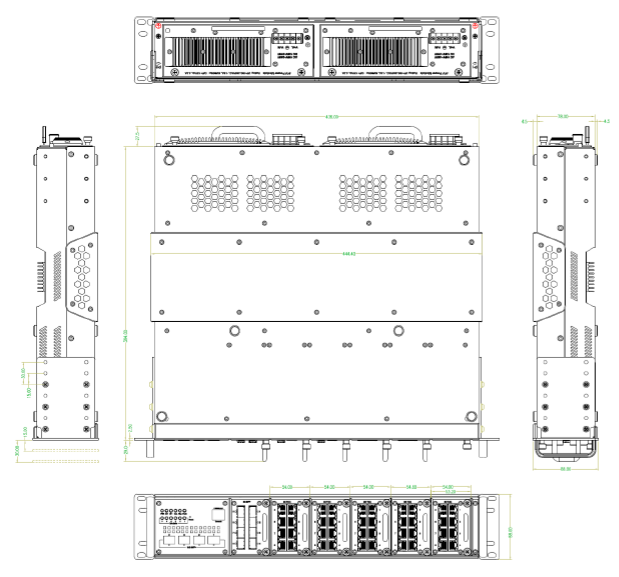

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

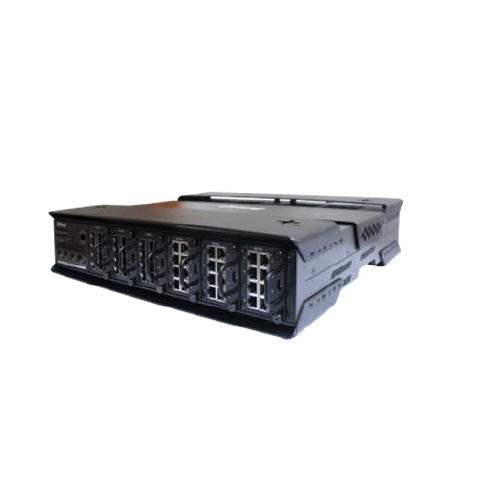

RGS-R9004GP+ME-HV系列模块化网管型千兆以太网交换机,带有4个万兆SFP+端口,和6个模块插槽(每个模块最高可支持8个端口)。采用模块化设计,可确保根据不同的应用环境,提供灵活多样的端口配置。支持三层静态路由,RIP和VRRP功能。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。除基于Web、Telnet、Console(CLI)行管理和配置外,ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。支持0 ~ 60℃宽温,保证设备在恶劣环境下稳定运行。因此,RGSR9004GP+ME-HV是构建高效光纤冗余以太网的最佳选择。

交换机型号 RGS-R9004GP+ME-HV
物理端口
插槽数 6
1G/10Gbase-X 端口,SFP+ 4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX 和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x 流量控制(Flow control)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 安全性认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 32k
数据包缓存 32M
闪存 128MB
DRAM 512MB
巨帧 最高9K 字节
优先级队列 8
处理方式 存储转发
交换机特性 延迟时间 7μs
背板带宽 176Gbps
最大VLAN 数量 4095
IGMP 组播组:128 每个VLAN
端口速率:用户自定义
安全特性 基于端口的设备绑定安全功能
开启/关闭端口,基于MAC 地址的端口安全
基于端口的访问控制(802.1X)
基于MAC 地址的认证
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络管理
Web 和CLI 的验证和授权
IP 保护
软件特性 三层静态路由、RIP 和VRRP
IEEE 802.1D 自动MAC 地址学习/aging 和MAC 地址(静态)
MSTP (兼容RSTP/STP)
冗余网络协议O-Ring,自愈时间<30ms(250 台交换机满负载)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记
IGMP v2/v3 snooping
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态、安全监控
DHCP 客户端/服务器/中继
Modbus TCP
SMTP Client
NTP Server
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
Console设置 RS-232, RJ45 接口Console 线
115200bps,8,N,1
LED 指示灯
系统就绪指示灯 绿色:系统准备就绪
闪烁:系统更新固件
电源指示灯
(PWR1 / PWR2)
绿色:电源LEDX2
Ring Master 指示灯 绿色:交换机运行于O-Ring Master 模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring模式
绿色闪烁:Ring故障
故障指示灯 橙色:系统故障
模块指示灯 绿色:LED X 6,表明模块已连接
电源
电源输入 冗余100~240VAC/125-370VDC 电源输入,接线端子
电源功耗 68.8W
过载保护
反向保护
机械特性
外壳 19 英寸机架式安装,2U 高度
尺寸(宽 x 深 x 高) 444.5 (W) x 422 (D) x 86.2 (H) mm
重量 (g) 5.7kg (不含模块)
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 0 ~ 60℃ (32 ~ 140℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMC CE EMC (EN 55024, EN 55032), FCC Part 15 B
EMI EN 55032, CISPR32, EN 6100-3-2, EN 6100-3-3, FCC Part 15B class A
EMS EEN 55024 (IEC 61000-4-2 (ESD), IEC 61000-4-3 (RS),
IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge), IEC 61000-4-6 (CS),
IEC 61000-4-8 (PFMF), IEC 61000-4-11 (DIP))
冲击 IEC60068-2-27
跌落 IEC 60068-2-31
震动 IEC60068-2-6
安全 EN60950-1
质保
MTBF 412,139 小时
质保 5年

             * MRP功能按需提供。


型号名称 描述
RGS-R9004GP+ME-HV_US 工业级三层52口机架式模块化千兆以太网交换机,4个1G/10GBase-X端口,SFP+插槽,
6个模块插槽,每个模块最多可提供8个端口,高电压输入,US电源线
RGS-R9004GP+ME-HV_EU 工业级三层52口机架式模块化千兆以太网交换机,4个1G/10GBase-X端口,SFP+插槽,
6个模块插槽,每个模块最多可提供8个端口,高电压输入,EU电源线
RGS-R9004GP+ME-HV_UK 工业级三层52口机架式模块化千兆以太网交换机,4个1G/10GBase-X端口,SFP+插槽,
6个模块插槽,每个模块最多可提供8个端口,高电压输入,UK电源线
RGS-R9004GP+ME-HV_JP 工业级三层52口机架式模块化千兆以太网交换机,4个1G/10GBase-X端口,SFP+插槽,
6个模块插槽,每个模块最多可提供8个端口,高电压输入,JP电源线
  • RGS-R9004GP+ME-HV
  • 机架安装套件
  • Console控制线缆
  • 快速安装手册
  • ORing 安装光盘
