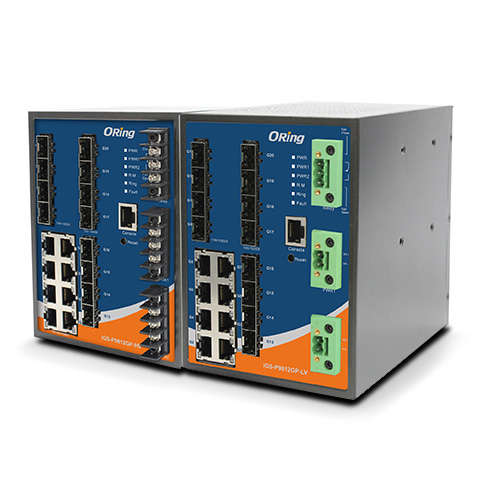

IGS-P9812GP 工业级千兆网管型以太网交换机，提供8个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口，SFP 插槽。符合IEC 61850-3 和IEEE 1613 标准，可适用于变电站环境；符合EN50155 标准，可用于轨道交通应用。支持多种网络冗余协议 O-Ring (自愈时间<30ms @ 250 台交换机)、O-Chain 和MSTP (RSTP/STP)，当网络故障时可以迅速地恢复，保证重要应用的不间断通讯。此外，支持-40 ~75℃宽温，保证设备在恶劣环境下稳定运行。除基于WEB、Telnet、Console(CLI)进行管理和配置外，ORing 还提供专业的Open-Vision 网管软件，对交换机进行集中管理和配置。因此，IGS-P9812GP系列交换机是构建以太网的理想选择。
| 交换机型号 | IGS-P9812GP-LV | IGS-P9812GP-HV |
|---|---|---|
| 物理端口 | ||
|
10/100/1000Base-T(X)电口， RJ45 ，MDI/MDIX 自适应 |
8 | |
|
100/1000Base-X ， SFP 插槽 |
12 | |
| 技术 | ||
| 以太网标准 |
IEEE 802.3 10Base-T IEEE 802.3u 100Base-TX 和100Base-FX IEEE 802.3z 1000Base-X IEEE802.3ab 1000Base-T IEEE 802.3x Flow Control（流量控制） IEEE 802.3ad LACP (链路汇聚控制协议) IEEE 802.1p COS (服务等级) IEEE 802.1Q VLAN（虚拟局域网） IEEE 802.1W RSTP (快速生成树协议) IEEE 802.1s MSTP (多生成树协议) IEEE 802.1X 认证 IEEE 802.1AB LLDP (链路层发现协议) |
|
| MAC 地址表大小 | 8K | |
| 优先级序列 | 4 | |
| 处理方式 | 存储转发 | |
| 交换机特性 |
交换延迟: 7μs 背板带宽: 40Gbps 有效VLAN 数：4095 VLAN ID 范围：VID 1 ~ 4094 IGMP 组播组: 128 每个VLAN 端口速率: 用户自定义 |
|
| 巨帧 | 9.6K 字节 | |
| 特性 |
基于IP 和MAC 地址绑定 开启/关闭端口，基于MAC 地址的端口 基于端口的访问控制（802.1X） 通过VLAN（802.1Q）网络隔离 Radius 认证 SNMPv3 加密 HTTPS/SSH 增强网络管理 |
|
| 软件特性 |
STP/RSTP/MSTP (IEEE 802.1D/w/s) O-Ring 网络冗余协议（自愈时间<30ms @ 250 台交换机） 支持TOS/Diffserv Quality of Service (802.1p)实时流量管理 VLAN(802.1Q) 带VLAN 标记 IGMP Snooping 基于IP 的带宽管理 基于应用的QoS 管理 DoS/DDoS 自动防御 端口配置、监控、状态 DHCP 客户端/服务器/中继 SMTP Client Modbus TCP NTP Server |
|
| 网络冗余 | O-Ring，O-Chain，MSTP(RSTP/STP) | |
| Console 口 | RS-232，115200bps，8,N,1 | |
| LED 指示灯 | ||
| 电源指示灯 | 电源LED x 3 | |
| Ring Master指示灯 | 绿色：指示交换机运行于O-Ring Master模式 | |
| O-Ring 指示灯 |
绿色：指示交换机运行于O-Ring 模式 绿色闪烁：Ring 故障 |
|
| 故障指示灯 | 橙色：系统故障 | |
|
10/100/1000Base-T(X) RJ45 端口指示灯 |
绿色：端口Link/Act. 双色LED 表示端口速率：绿色1000Mbps，橙色100Mbps，关闭10Mbps |
|
|
100/1000Base-X SFP 端口指示灯 |
绿色：端口Link/Act | |
| 故障输出 | ||
| 继电器 | 继电器故障输出报警系统 1A@24VDC | |
| 电源 | ||
| 电源输入 | 12-48VDC 冗余电源输入，6-pin 接线端子 |
85~264VAC / 88~373VDC 冗余电源输入， 6-pin 接线端子 |
| 电源功耗 | 22W | 24W |
| 过载保护 | 有 | |
| 反向保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-30 | |

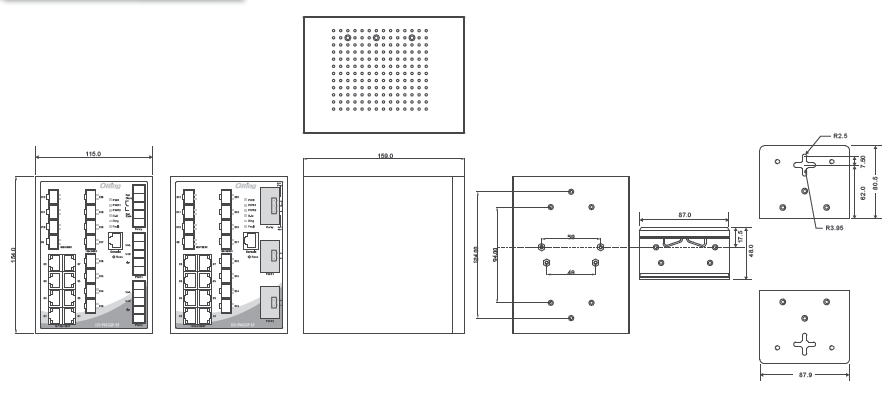

| 尺寸(宽 x 深 x 高) | 115 (W) x 159 (D) x 154 (H)mm | |
| 重量 (g) | 1520 g | 1870g |
| 工作环境 | ||
| 存储温度 | -40 ~ 85℃ (-40 ~ 185℉) | |
| 工作温度 | -40 ~ 75℃ (-40 ~ 167℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| 变电站 | IEC 61850-3, IEEE 1613 | |
| EMI |
FCC Part 15, CISPR (EN55022) class A, EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| 质保 | 5年 | |
* MRP功能按需提供。
| 型号名称 | 描述 |
|---|---|
| IGS-P9812GP-LV |
工业级20 口网管型全千兆以太网交换机，8 个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口， SFP 插槽，12~48VDC 冗余电源输入 |
| IGS-P9812GP-HV_US |
工业级20 口网管型全千兆以太网交换机，8 个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口， SFP 插槽，85~264VAC / 88~373VDC冗余电源输入，US 电源线 |
| IGS-P9812GP-HV_EU |
工业级20 口网管型全千兆以太网交换机，8 个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口， SFP 插槽，85~264VAC / 88~373VDC冗余电源输入，EU电源线 |
| IGS-P9812GP-HV_UK |
工业级20 口网管型全千兆以太网交换机，8 个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口， SFP 插槽，85~264VAC / 88~373VDC冗余电源输入，UK电源线 |
| IGS-P9812GP-HV_JP |
工业级20 口网管型全千兆以太网交换机，8 个10/100/1000Base-T(X)电口，RJ45 和12 个100/1000Base-X 光口， SFP 插槽，85~264VAC / 88~373VDC冗余电源输入，JP 电源线 |
