IES-3082GP 资料下载
提供8个10/100Base-T(X)电口,RJ45和2个100/1000Base-X光口,SFP插槽
快速冗余环网:O-Ring(单一环网顶多250台交换机,自愈时间<10ms)
O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
MSTP/RSTP/STP(IEEE 802.1s/w/D)
1588 PTP Client时钟同步
IGMP v2/v3 (IGMP snooping)组播管理
端口汇聚(Port Trunk)便于带宽管理
支持SNMP v1/v2c/v3可靠的网络管理
支持RMON远程流量监控
工作温度检测
通过WEB、Telnet、Console(CLI)、Open-vision多种方式管理和配置
多种事件报警机制:Syslog,Email,SNMP Trap和继电器故障输出
支持Modbus TCP管理
支持LLDP 协议
IP-30防护等级
导轨式/壁挂式安装方式
  • 简介

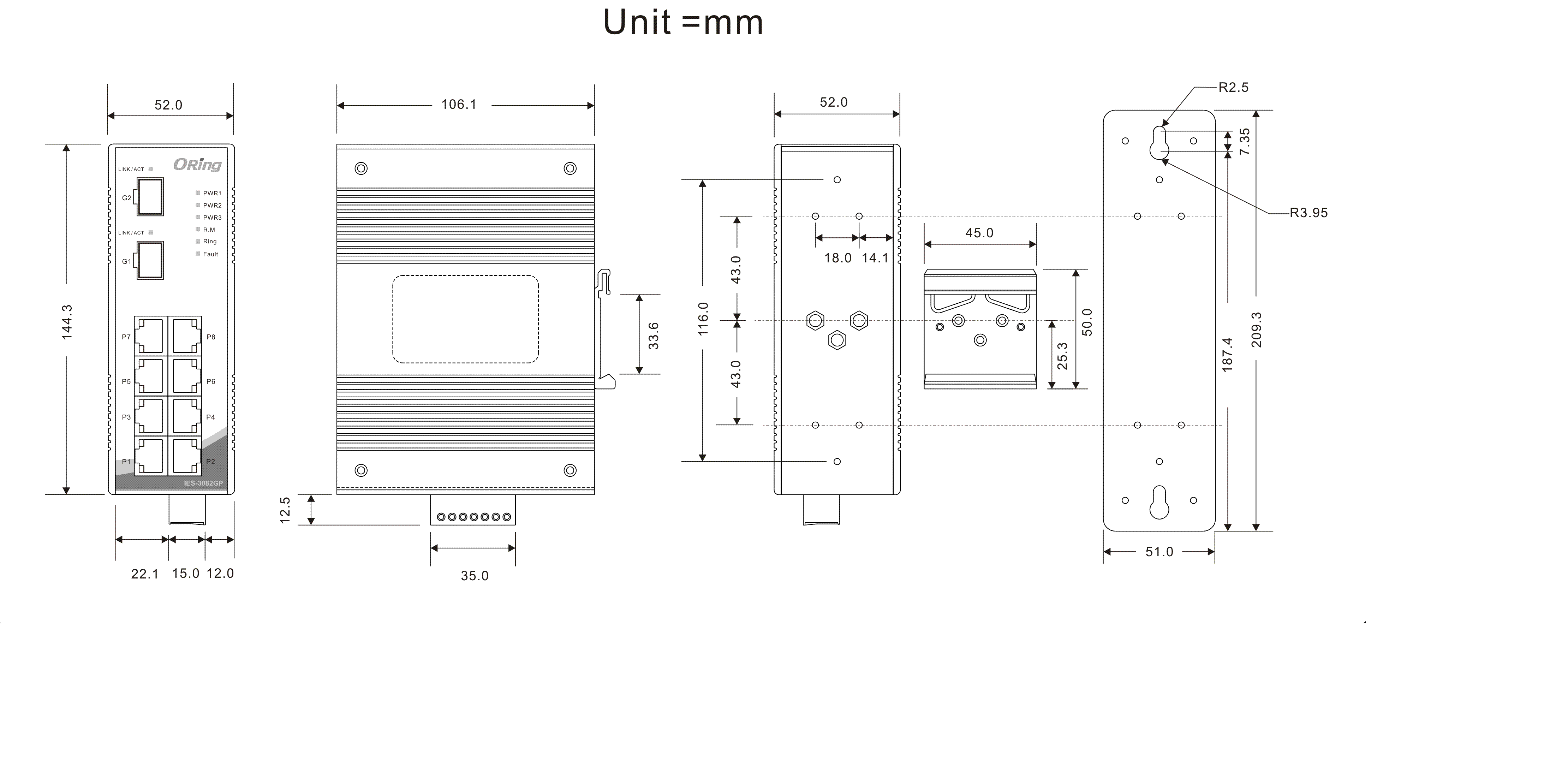

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

IES-3082GP工业级网管型以太网交换机,提供8个10/100Base-T(X)电口,RJ45和2个100/1000Base-X光口,SFP插槽。支持多种网络冗余协议 O-Ring (自愈时间<10ms @ 250台交换机)、O-Chain和MSTP/RSTP/STP(IEEE802.1w/D),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。此外,支持-40 ~70℃宽温,保证设备在恶劣环境下稳定运行。ORing还提供专业的Open-Vision网管软件,对交换机进行集中管理和配置。因此,IES-3082GP系列交换机是构建以太网的理想选择。

交换机型号 IES-3082GP
物理端口
10/100 Base-T(X) 电口
RJ45 MDI/MDI-X 自适应
8
100/1000Base-X光口,SFP插槽 2
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX和100Base-FX
IEEE 802.3z 1000Base-X
IEEE802.3ab 1000Base-T
IEEE 802.3x Flow Control (流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1D STP (生成树协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN (虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1x 认证
IEEE 802.1AB LLDP (链路层发现协议)
MAC 地址表大小 8K
优先级队列 4
处理方式 存储转发
交换机特性 交换延迟: 9μs
背板带宽: 5.6Gbps
有效VLAN数: 4096
IGMP组播组: 1024
端口限速: 用户自定义
特性 开启/关闭端口, 基于MAC的端口机制
基于端口的网络连接控制 (802.1x)
通过VLAN (802.1Q )网络隔离
支持Q-in-Q VLAN性能, 以扩大VLAN空间
RADIUS认证
SNMP v1/v2c/v3加密验证和访问控制
软件特性 STP/RSTP/MSTP (IEEE 802.1D/w/s)
O-Ring: 单一环网250个节点, 自愈时间<10ms
支持TOS/Diffserv
QoS(802.1p)流量优先级管理
支持VLAN (802.1Q) 带VLAN标记和GVRP
支持IGMP v2/v3 (IGMP snooping)组播管理
可监测端口状态, 统计流量信息和确保端口
SNTP用于同步网络时间
支持DHCP Server/Client
支持端口汇聚(Port Trunk) > 支持MVR (VLAN组播)
支持Modbus TCP 协议
网络冗余 O-Ring,O-Chain,STP ,RSTP,MSTP
警告/检测系统 继电器故障输出报警系统
通过系统日志/server/client记录和浏览事件
支持SMTP通过Email发出事件警告通知
支持系统日志事件筛选
RS-232串口控制端口 RS-232控制电缆,RJ45接口, 9600bps, 8, N, 1
LED 指示灯
电源指示灯 电源LED x 3
Ring Master指示灯 绿色:指示系统运行于O-Ring Master模式
O-Ring指示灯 绿色:指示系统运行于O-Ring模式
故障指示灯 橙色:电源1或电源2故障
10/100Base-T(X) RJ45
端口指示灯
绿色:Link/Act.
橙色:双工/冲突
100/1000Base-X
SFP 光口指示灯
绿色:Link/Act.
故障输出
继电器 继电器故障输出1A@24VDC
电源
电源输入 12~48VDC 冗余电源 7-pin接线端子, 12~45VDC插孔电源
电源功耗 9 W
过载保护
反向保护
机械特性
防护等级 IP-30
尺寸(宽 x 深 x 高) 52(宽) x 106.1(深) x 144.3(高)mm
重量 (g) 730 g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 70℃ (-40 ~ 158℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS IEC 61000-4-2: 2008; IEC 61000-4-3: 2006 + A1: 2007 + A2: 2010;
IEC 61000-4-4: 2012; IEC 61000-4-5: 2005;
IEC 61000-4-6: 2008; IEC 61000-4-8: 2009; IEC 61000-4-11: 2004
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
MTBF 770,345小时
质保 5年

             * MRP功能按需提供。

型号名称 描述
IES-3082GP 工业级10口网管型以太网交换机,8个10/100Base-T(X),RJ45和2个100/1000Base-X光口,SFP插槽
  • IES-3082GP
  • 导轨安装套件
  • 壁挂安装套件
  • Console线缆
  • 快速安装手册
  • ORing安装光盘
