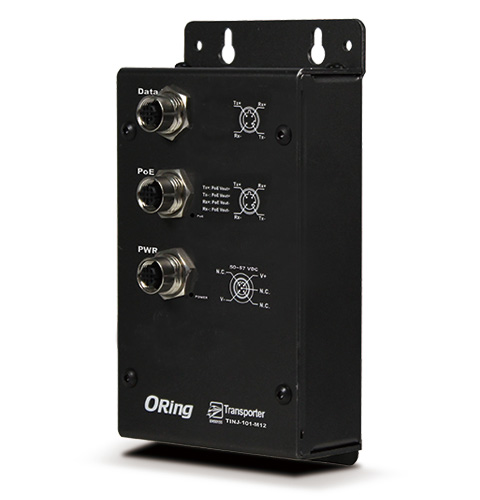

ORing Transporter™系列网管型以太网交换机专为轨道交通应用而设计。TINJ-101-M12系列PoE供电器不仅符合EN50155标准，还符合IEEE802.3at标准，是一款高性价比的PoE供电器。它提供1个10/100Base-T(X) PoE端口，支持智能检测，只有当检测到连接的PoE设备有效时，才开始供电，这样可以保护接入的非PoE设备不受损坏。TINJ-101-M12采用M12连接头，可以提供更可靠更紧固的连接，适用于振动频繁的车载应用。因此，TINJ-101-M12可以完全兼容任何符合IEEE 802.3at/af标准的PD设备。
| PoE 供电器型号 | TINJ-101-M12 | TINJ-101-M12-24V |
|---|---|---|
| 物理端口 | ||
|
10/100 Base-T(X)P.S.E. M12 端口，MDI/MDIX 自适应 |
1 x M12 连接头 (4-pin M12 D-coding) | |
|
10/100 Base-T(X) M12 端口，MDI/MDIX 自适应 |
1 x M12 连接头 (4-pin M12 D-coding) | |
| 工作电压 | ||
| 输入电压 | 50 ~ 57 VDC，4-pin M12 A-coding | 12 ~ 57 VDC，4-pin M12 A -coding |
| 输出功率 | 50V / 600mA，上限30W | 12V / 2500mA，上限30W |
| LED 指示灯 | ||
| 电源指示灯 |
电源/Ready：LED x 1 绿色：电源启动，功能正常 |
|
| PoE 指示灯 |
PoE：LED x 1 蓝色点亮：PoE 设备已连接 蓝色闪烁：侦测到PoE 设备 蓝色熄灭：侦测无PoE 设备 |
|
| 保护 | ||
| 短路保护 | 有 | |
| 过载保护 | 有 | |
| 机械特性 | ||
| 防护等级 | IP-40 | |

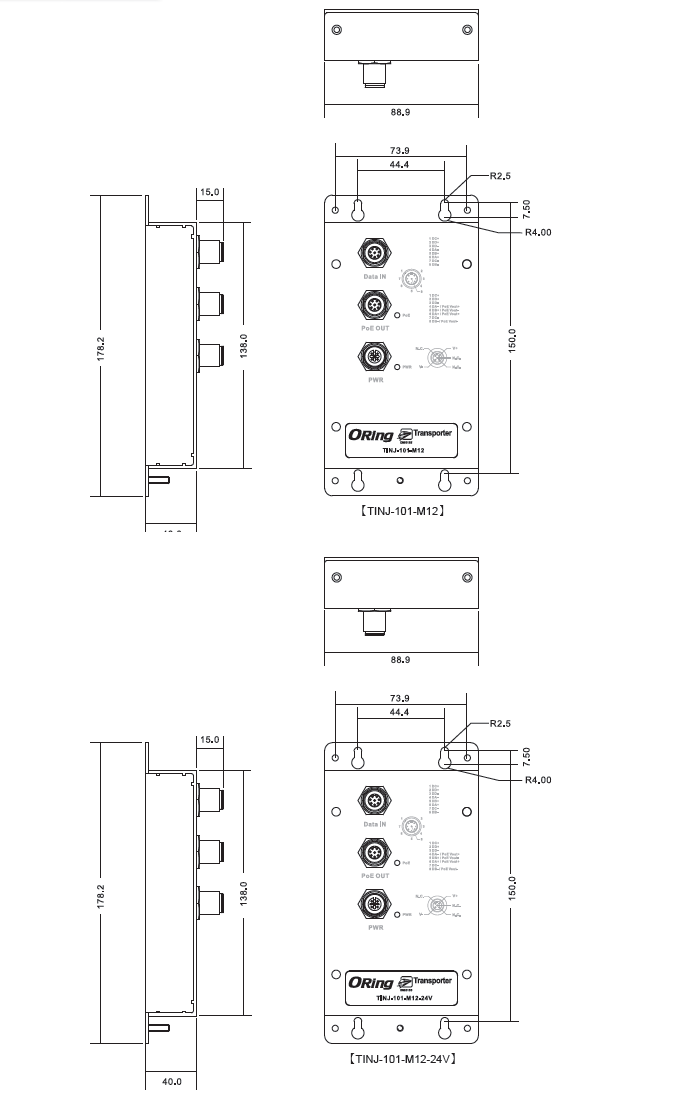

| 尺寸(宽 x 深 x 高) | 88.9 (W) x 40 (D) x 178.2 (H)mm | |
| 重量 (g) | 385 g | 446 g |
| 工作环境 | ||
| 存储温度 | -40 ~ 80℃ (-40 ~ 185℉) | |
| 工作温度 | -25 ~ 75℃ (-13 ~ 167℉) | |
| 工作湿度 | 5% ~ 95% 非凝露 | |
| 认证标准 | ||
| EMI |
FCC Part 15, CISPR (EN55022) class A EN50155 (EN50121-3-2, EN55011, EN50121-4) |
|
| EMS |
EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT), EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11 |
|
| 冲击 | IEC60068-2-27 | |
| 跌落 | IEC60068-2-32 | |
| 震动 | IEC60068-2-6 | |
| 质保 | ||
| 质保 | 5年 | |
| 型号名称 | 描述 |
|---|---|
| TINJ-101-M12 | 工业级1 口PoE 供电器，EN50155，M12 连接头 |
| TINJ-101-M12-24V | 工业级1 口PoE 供电器，EN50155，M12 连接头，12~50VDC 电源输入 |
