IGPS-R9084GP 资料下载
支持3层路由,RIP和静态路由功能
支持O-Ring(单一环网顶多250台交换机,自愈时间<30ms)和MSTP (RSTP/STP)网络冗余协议
O-Chain附加冗余环网,兼容不同品牌、不同网络拓扑结构
8个P.S.E.端口,支持IEEE 802.3at标准,每个端口提供上限30W输出
PoE智能管理和设备状态检测
支持IEEE 1588v2时钟同步
支持IPv6协议
支持Modbus TCP协议
IEEE 802.3az有效节能以太网技术
提供HTTPS/SSH可靠加密
支持SMTP客户端和NTP服务器协议
基于应用的QoS管理,基于IP带宽管理
基于端口的设备绑定可靠功能
DoS/DDoS攻击自动防御
IGMP v2/v3 (IGMP snooping)组播管理
SNMP v1/v2/v3 & RMON & 802.1Q VLAN网络管理
ACL,TACACS+,802.1X用户可靠认证
9.6K字节巨帧
支持多种报警方式
支持DBU-01备份配置工具
通过Web(HTTP/HTTPS)、Telnet、Console(CLI)、Open-Vision多种方式管理和配置
支持LLDP协议
IP-30防护等级
导轨式/壁挂式安装方式
  • 简介

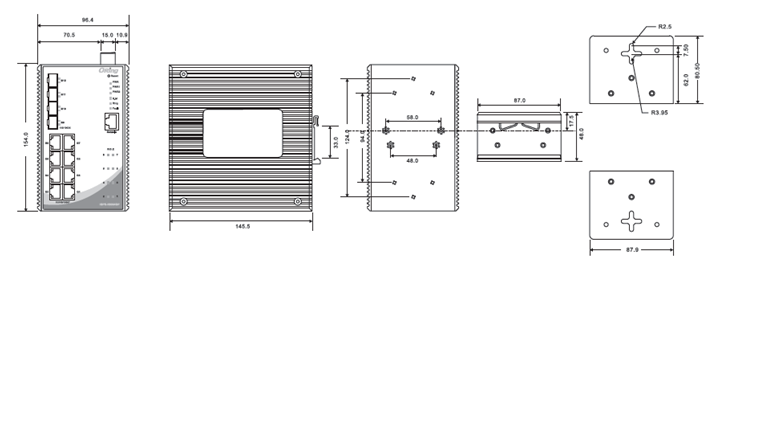

  • 尺寸规格
  • 产品规格
  • 订购信息
  • 包装清单

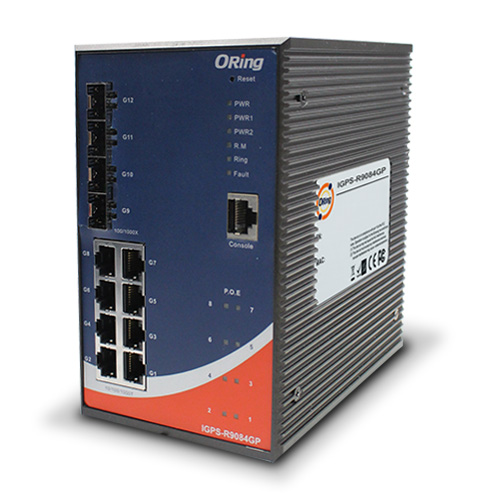

IGPS-R9084GP三层网管型冗余以太网交换机,支持PoE供电,含8个10/100/1000Base-T(X) PSE端口和4个100/1000Base-X SFP端口。IGPS-R9084GP支持三层路由功能,适用于大型网络需要划分做个子网的需求。支持多种网络冗余协议,O-Ring (自愈时间<30ms @ 250台交换机)、O-Chain和MSTP (RSTP/STP),当网络故障时可以迅速地恢复,保证重要应用的不间断通讯。IGPS-R9084GP符合IEEE802.3 at协议,每个端口提供上限30W输出。此外,支持-40 ~75℃宽温,保证设备在恶劣环境下稳定运行。除基于Web和Console(CLI)进行管理和配置外,ORing还提供Open-Vision网管软件,对交换机进行集中管理和配置。因此,IGPS-R9084GP系列交换机是构建以太网的理想选择。

交换机型号 IGPS-R9084GP
物理端口
10/100/1000 Base-T(X)电口
PoE(P.S.E)RJ45
MDI/MDIX自适应
8 (IEEE 802.3at)
100/1000Base-X SFP 插槽 4
技术
以太网标准 IEEE 802.3 10Base-T
IEEE 802.3u 100Base-TX
IEEE802.3ab 1000Base-T
IEEE 802.z 1000Base-X
IEEE 802.3x Flow Control(流量控制)
IEEE 802.3ad LACP (链路汇聚控制协议)
IEEE 802.1p COS (服务等级)
IEEE 802.1Q VLAN(虚拟局域网)
IEEE 802.1W RSTP (快速生成树协议)
IEEE 802.1s MSTP (多生成树协议)
IEEE 802.1X 认证
IEEE 802.1AB LLDP (链路层发现协议)
IEEE 802.3at PoE 标准
MAC 地址表大小 8K
缓存 32M
闪存 128M
DRAM 1G
优先级序列 8
处理方式 存储转发
交换机特性 延迟时间:7μs
背板带宽:24Gbps
VLAN上限数量:256
IGMP组播组:128每个VLAN
端口速率:用户自定义
巨帧 9.6K字节
特性 基于端口的设备绑定功能
开启/关闭端口,基于MAC 地址的端口
基于端口的访问控制(802.1x)
基于MAC 地址的认证
QoS 质量服务
访客VLAN
MAC 地址限制
TACACS+
Web 和CLI 的验证和授权
通过VLAN(802.1Q)网络隔离
Radius 集中密码管理
SNMPv3 加密认证
HTTPS/SSH 增强网络管理
IP Source Guard 功能
15 层级授权
软件特性 RIP 动态路由、静态路由
IEEE 1588v2 时钟同步
IEEE 802.1D 自动MAC 地址学习/aging 和MAC 地址(静态)
*MRP
RSTP/MSTP(IEEE 802.1w/s)
冗余网络协议O-Ring(自愈时间<30ms @ 250 台交换机)
支持TOS/Diffserv
实时流量QoS (802.1p)
支持VLAN(802.1Q) 带VLAN 标记
Voice VLAN
IGMP v2/v3 snooping
基于IP 的带宽管理
基于应用的QoS 管理
DoS/DDoS 自动防御
端口配置、监控、状态
DHCP 客户端/服务器/中继
DNS 客户端代理
SMTP 客户端
Modbus TCP
ARP 侦测
NTP 服务器
网络冗余 O-Ring,O-Chain,MSTP(RSTP/STP)
Console口 RS-232,RJ45,115200bps,8,N,1
LED 指示灯
电源指示灯 绿色:电源 LED x 3
PoE 指示灯 绿色:PoE 指示灯 x 8
Ring Master指示灯 绿色:指示交换机运行于O-Ring Master模式
O-Ring 指示灯 绿色:指示交换机运行于O-Ring模式
绿色闪烁:Ring故障
故障指示灯 橙色:系统故障
10/100/1000Base-T(X)
RJ45 PoE端口指示灯
双色LED :绿色(1000Mbps 端口Link/Act),橙色(10/100Mbps 端口Link/Act)
100/1000Base-X
SFP 端口指示灯
绿色:端口Link/Act
故障输出
继电器 继电器故障输出1A@24VDC
电源
电源输入 50~57 VDC 冗余电源 6-pin 接线端子
电源功耗 19W(不包含PoE 输出功率)
过载保护
反向保护
机械特性
防护等级 IP-30
尺寸(宽 x 深 x 高) 96.4 (宽) x 145.5 (深) x 154(高) mm
重量 (g) 1560g
工作环境
存储温度 -40 ~ 85℃ (-40 ~ 185℉)
工作温度 -40 ~ 75℃ (-40 ~ 167℉)
工作湿度 5% ~ 95% 非凝露
认证标准
EMI FCC Part 15, CISPR (EN55022) class A
EMS EN61000-4-2(ESD), EN61000-4-3(RS), EN61000-4-4(EFT),
EN61000-4-5(Surge), EN61000-4-6(CS), EN61000-4-8, EN61000-4-11
冲击 IEC60068-2-27
跌落 IEC60068-2-32
震动 IEC60068-2-6
质保
MTBF 269,005 小时
质保 5年

            * MRP功能按需提供。

型号名称 描述
IGPS-R9084GP 工业级3层12口千兆网管型PoE以太网交换机,含8个10/100/1000Base-T(X) PoE (P.S.E.) RJ45和
4个10/1000Base-X SFP插槽
  • IGPS-R9084
  • 壁挂安装套件
  • 快速安装手册
  • ORing工具光盘
  • 导轨安装套件
  • Console线
